PICWave - 버니어 링(Vernier-ring) 레이저 3D 모델링 지원
광자 시뮬레이션 CAD 소프트웨어 분야의 글로벌 선도 기업인 Photon Design은 버니어-링 공진기를 갖춘 열 튜닝 반도체 레이저를 설계하기 위한 PICWave 템플릿을 출시했습니다. PICWave는 열 튜닝 레이저 설계를 위한 업계 유일의 3D 동적 시뮬레이터입니다. 엔지니어들은 이 템플릿을 자신의 에피택시 구조에 맞춰 쉽게 조정함으로써, 목표 파장 및 가열 전압에서 광 출력 파워를 극대화할 수 있습니다. 이 템플릿은 열 튜닝 레이저 설계를 더욱 수월하게 만들어 설계 주기를 단축하고 제품 개발속도를 높여줍니다. 또한 PICWave 시뮬레이션은 밀리미터 단위의 대형 레이저라 하더라도 일반 데스크톱 PC에서 단 몇 분 만에 처리가 가능합니다.
Photon Design의 CEO인 도미닉 갤러거 박사는 다음과 같이 설명했습니다. "PICWave 템플릿을 사용하면 엔지니어들은 열적으로 튜닝되는 버니어-링 레이저에서 목표 파장에 맞춰 링의 치수와 결합 강도를 신속하게 최적화할 수 있습니다. 가열 전력을 조절하면 링의 광학적 공진이 튜닝되는데, PICWave는 유효 굴절률 및 가열 전력 데이터를 활용하여 이러한 변화를 모델링합니다. 또한 Photon Design의 FIMMPROP은 정밀한 링 결합 파라미터를 제공합니다."

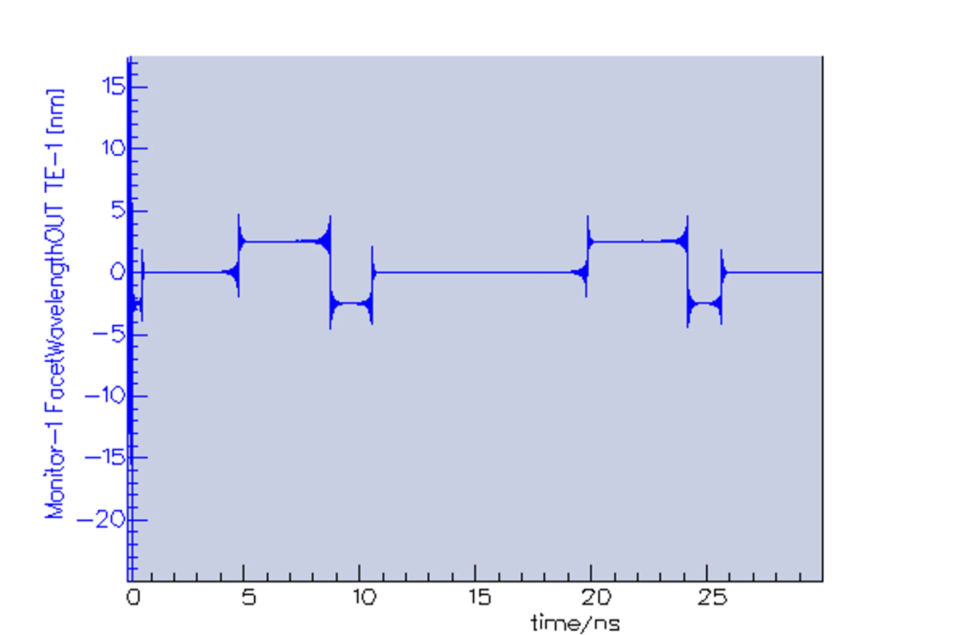

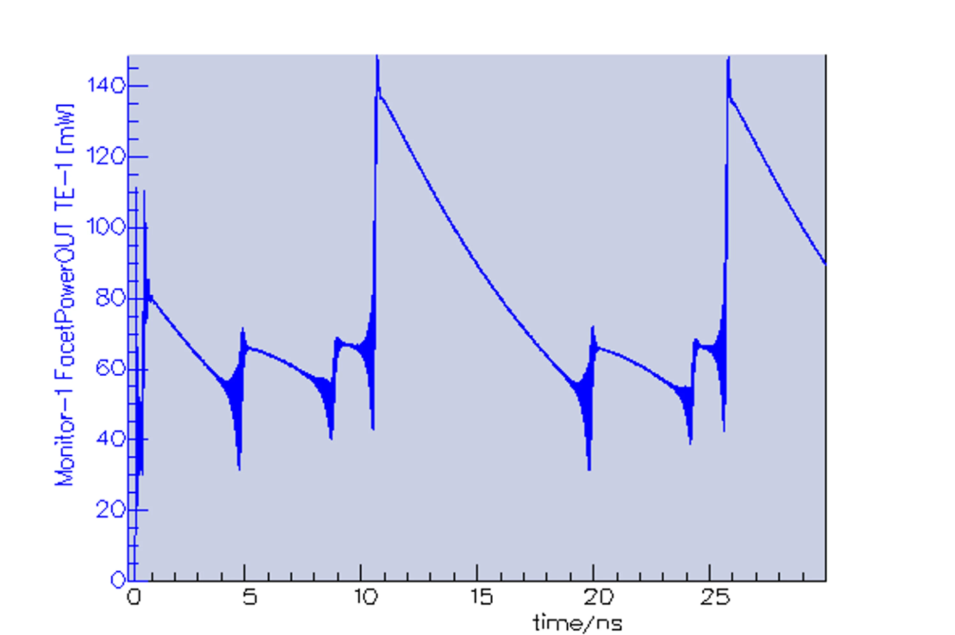

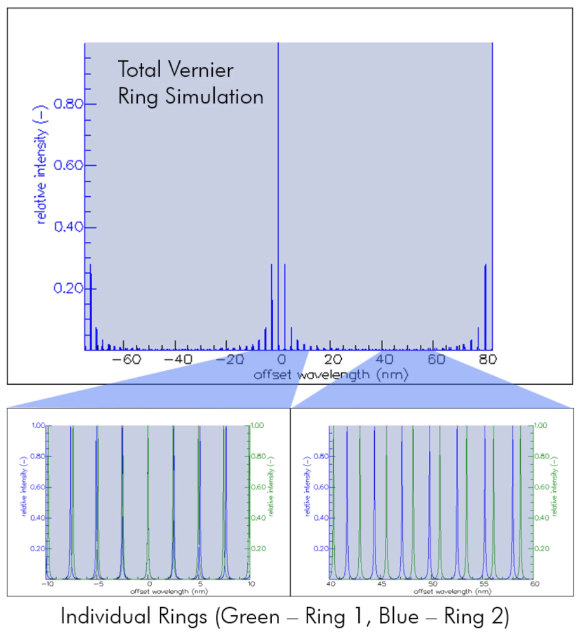

“PICWave의 시간영역 시뮬레이션은 레이저 발진 성능, 출력 전력 및 모드 안정성을 평가합니다. 템플릿의 이득 부분은 광 증폭을 제공하며, 반지름이 약간 다른(예: 100µm 및 102µm) 두 개의 버니어 링이 직렬로 연결되어 각각 독립적인 자유 스펙트럼 범위(FSR)를 생성합니다. 열 튜닝을 통해 목표 파장에서 두 링의 공진을 정렬하여 하나의 공진을 강화하고 경쟁 모드를 억제합니다. 위상 변조기는 경쟁 모드 간의 균형을 맞춰 출력을 극대화하고 모드 호핑을 줄이는 데 도움을 줍니다.”
PICWave 템플릿은 열적으로 튜닝되는 레이저 설계를 지원하며, Photon Design의 온라인 가이드에서는 특정 애플리케이션 요구사항에 맞춰 이를 사용자 정의하고 보정하는 방법을 설명합니다.
