모듈구성 (Module Composition)
모듈, 라이브러리 및 해석타입
SimulationX의 기본 모듈은 통합 멀티 시스템 디자인, 모델링 및 분석을 위한 플랫폼에 필수적인 부분입니다. 프로그램을 실행하면 좌측에 프로그램에서 기본적으로 제공하는 라이브러리와 사용자의 선택에 의해 설치된 라이브러리, 그리고 사용자가 직접만든 라이브러리 리스트가 있습니다. 통합된 TypeDesigner는 기존의 라이브러리를 변경하거나 자신만의 모델 라이브러리를 만드는 기능을 가지고 있습니다. 이것은 또한 Modelica라는 언어를 기반으로 하는 'Modelica Smart Editor' 로도 사용됩니다.
SimulationX는 다음과 같은 작업을 수행합니다.
시뮬레이션은 시간 및 주파수 영역에서 해석합니다. 선형/비선형 시스템 행위를 연산하기 위한 과도해석이나 정상상태(Steady-state condition) 시뮬레이션이 가능합니다. 물리적인 활용 관점에 따라 영역(Domain)과 라이브러리 모델 요소들이 분류됩니다. 시스템으로 조합되기 전의 요소 타입들은 간결하며 모델링을 효과적으로 진행하기 위해 제공합니다. 옵션과 인터페이스는 각각 통합된 시스템과 구조 분석(예를 들어 평형상태 연산, 선형 시스템 분석, 이종 연산)과 다른 CAx 제품, DB 그리고 최적화 툴과의 연계를 위한 완벽히 준비된 툴들입니다. 플러그 인(Plug-Ins)은 내장된 외부 라이브러리(Modelica), Statechart Designer 와 Virtual Machine 시뮬레이션의 기능을 확장하는 방법입니다.
기본 모듈
ㆍGeneral Signal Blocks
ㆍCOM Interface
ㆍExternal Function Interface
ㆍPrintEngine

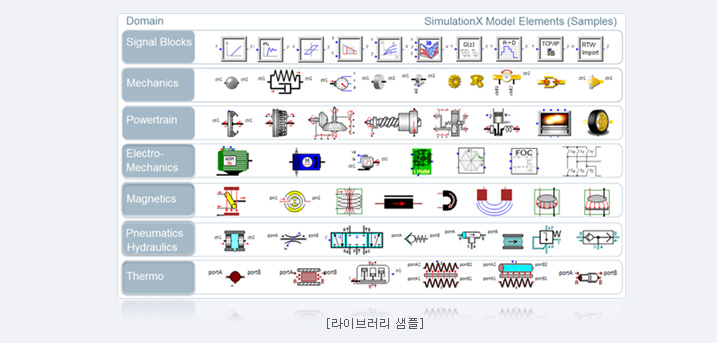

라이브러리
ㆍVisualization and Animation of Motion Structures
- Animation Bodies
ㆍSignal Processing (Control Systems)
- Signal sources
- Linear signal blocks
- Non-linear signal blocks
- Timediscrete signal blocks
- Special signal blocks
- Switches
ㆍMechanics
- 1D Mechanics/rotatory
- 1D Mechanics/linear
- Modal System including ANSYS interface
- MBS mechanics(3D)
- Option Beam Element/Contact Element
- CAD Import(Pro/E, SolidWorks, Autodesk Inventor)
- FEM-Import
ㆍPower Transmission (1D)
- Motors
- Couplings/Clutches
- Transmission Components
- Planetary Structures
- Combustion Engines
- Synchronizer
- Actuating Elements
ㆍPower Transmission (3D)
- Wheels Tires
ㆍElectro Mechanics, Electronics, Magnetics
- Electric Motors
- Converter
- Electronics (Analog)
- Magnetics
- Stepping motors
ㆍFluid Power, Thermodynamics
- Hydraulics I (Basic System Modeling)
- Hydraulics II (Standard System Modeling)
- Hydraulics III (Advanced System & Component Modeling)
- Hydraulics Line Models
- Gearbox Actuator
- ITI FluidDesigner Hydraulics
- Pneumatics I (Gases)
- Pneumatics II (Gases & Mixtures)
- Thermics
- Thermal Fluid I (One Phase: Liquids + Gases)
- Thermal Fluid IIa (Two Phase: Refrigerants + Cooing + NIST)l
- Thermal Fluid IIb (Two Phase Miscellaneous: Water + Moist Air)
- Thermal Fluid IIc (Two Phase ASEREP)
- Thermal Fluid III (Ideal Gas Mixtures)
- Thermal Fluid Line Models
ㆍSubsea
- Subsea Hydraulics
모델링
ㆍStatechart Designer ㆍModelica Generator
해석분야
ㆍLinear Model Analysis: Natural Frequencies and Mode Shapes
ㆍLinear Model Analysis: Transfer Functions, Input-Output
ㆍParameter Variations (Variants Wizard)
ㆍOrder Analysis
ㆍEquilibrium Calculation
