Full in-silico improvement of ETL materials by three orders of magnitude
이 적용 사례는 시뮬레이션을 포함한 산업적 R&D 접근 방법에 의해서 이루어지는 기회들을 입증합니다. Nanomatch 소프트웨어 스택을 사용하여, 전자 이동도가 3자리 크기로 향상된 새로운 화합물이 온전히 컴퓨터 안에서 만들어집니다. 이는 예측 시뮬레이션이 설계 단계에서 시행 착오를 최소화함으로써 재료 설계의 혁신을 촉진하는 전형적인 사례입니다.
Figure from: P. Friederich et al. “Rational in Silico Design of an Organic Semiconductor with Improved Electron Mobility”

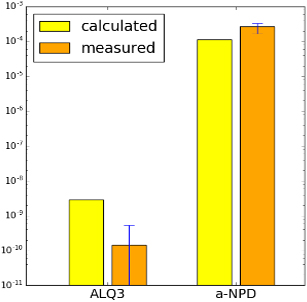

Calculation of charge carrier mobilities in pristine molecular layers
이 적용 사례는 Nanomatch 소프트웨어 스택의 아주 기본적이지만 중요한 활용을 보여줍니다. 순수한 α-NPD와 ALQ3 층에서 대전 입자의 이동도를 계산하는데 Parameterizer, Deposit, QuantumPatch 및 AnaMobi mobility solver를 사용합니다.

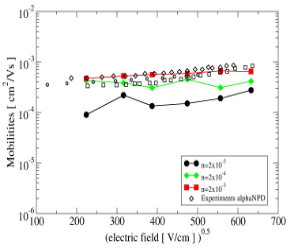

Computation of the electric field and temperature dependence of charge carrier mobilities in organic electronic layers
이 적용 사례는 유기 전자 층의 거시적 특성에 대한 광범위한 연구를 보여줍니다. 파라미터가 필요 없는 멀티 스케일 접근 방식을 기반으로 LightForge를 사용하여 대전 입자 시뮬레이션을 수행하고, 온도와 전계에 의한 정공의 이동도를 추출합니다. 이 접근법은 도핑된 시스템이나 인터페이스에서의 영향을 분석할 수 있도록 손쉽게 확장할 수 있습니다.
