MT-FIMMPROP 제품 출시!!!
다중 토폴로지(MT-) FIMMPROP는 도파관 디바이스를 통한 모드전파 시뮬레이션을 위한 강력한 시뮬레이션 도구입니다. MT-FIMMPROP는 Photon Design의 업계 최고 수준인 EME(Eigen Mode Expansion) 방법의 기능을 커플링 영역 시뮬레이션에서 전체 PIC 구성요소로 확장합니다.
MT-FIMMPROP은 FIMMPROP에서 시작한 것을 완성하여 레이아웃 도구 역할도 할 수 있는 완전히 도식적인 환경을 만듭니다. 설계가 완료되면 MT-FIMMPROP은 이제 GDS II 포맷으로 디바이스를 내보낼 수 있습니다.

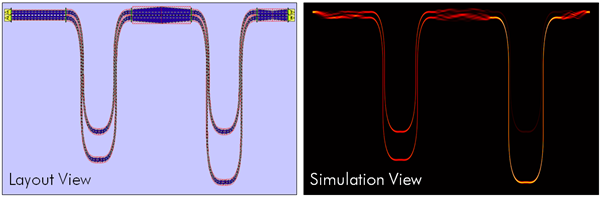

왼쪽: MZI(Long-Arm Mach-Zender Interferometer)의 개략적인 배치도
오른쪽: MZI를 따라 표시된 필드 강도로, EME로 시뮬레이션
MT-FIMMPROP은 FIMMAWAVE 환경에 완전히 통합되어 FIMMPROP 변수 스캔, Kallistos를 통한 최적화 및 스크립트 지원과 같은 기존 도구를 사용할 수 있습니다.
강력하고 다재다능한 광 전파 도구
III-V 통합 광학 또는 실리콘 포토닉스에서 볼 수 있는 것과 같은 많은 에피택셜 성장 도파관 디바이스의 규모는 기존 도구에 문제를 일으킬 수 있습니다. FDTD와 같은 방법은 디바이스의 작은 커플링 영역을 시뮬레이션하기 위해 오랫동안 포기되어 왔으며, 설계자는 전체 디바이스를 근사화하기 위해 많은 결과를 함께 꿰매야 합니다. MT-FIMMPROP 사용자는 단일 환경에서 전체 디바이스를 모델링하고 시뮬레이션할 수 있습니다.
계산 영역
MT-FIMMPROP은 캔버스 전체를 시뮬레이션하지 않고 사용자가 정의한 계산 영역만 시뮬레이션함으로써 이러한 더 큰 디바이스를 시뮬레이션할 수 있습니다. 다음 두 가지 유형이 있습니다:
경로 계산 영역은 정의된 모든 경로를 자동으로 따릅니다. 도파관 경로와 능선 너비는 임의의 도파관을 만들 수 있음을 의미하는 함수를 통해 정의할 수 있습니다. 이들은 한 번의 클릭으로 도파관에 추가할 수 있습니다.
스팬 계산 영역은 여러 도파관 영역 사이의 커플링을 시뮬레이션하기 위해 여러 도파관 영역 위에 배치할 수 있는 직사각형 상자입니다(아래 링 공진기 그림의 'pop-out'에 표시됨). 스팬 영역은 상자의 위치와 크기를 정의하기 위해 간단한 클릭 앤 드래그로 추가됩니다.
이 혁신을 통해 사용자는 EME 방식을 대형 디바이스의 새로운 도메인에 적용할 수 있을 뿐만 아니라 Y-Splitter와 같은 빈 공간이 포함된 기존 시뮬레이션에서 효율성 향상을 찾을 수 있습니다.

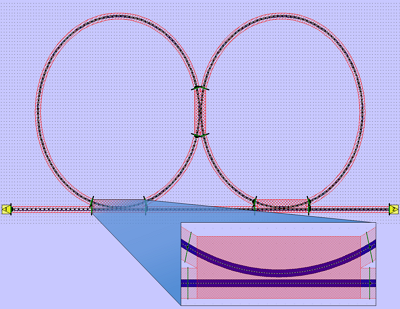

이중 링 공진기: 해시된 빨간색으로 표시된 계산 영역
'pop-out'은 도파관 사이의 커플링을 시뮬레이션하기 위한 스팬 영역을 보여줌
