Photon Design FIMMPROP


FIMMPROP



A bi-direcional oprical propagation tool

FIMMPROP는 도파관에서 2D 및 3D Propagation 현상들을 시뮬레이션 하는
새로운 타입의 혁신적인 툴로서 아이겐 모드 전개(EME)를 기반으로 하며
정밀하고 완전한 벡터 방식에서 다양한 3D 도파관 구조의 분석이 가능합니다.

거의 모든 3D 구조들은 로컬 모드 근사를 사용해서 모델링하며,
그러한 필드들은 빠른 Semi- Analytical 방법들을 사용해서 계산합니다.
계산의 속도는 Propagation이 완전하게 양방향 방식으로 다뤄지도록 하며,
중간에서 합쳐진 곳의 모든 반사를 고려합니다. 이러한 FIMMPROP는
BPM과 같은 다른 방법들에 의해서 해결할 수 없는 구조들에 대해서
모델링을 할 수 있습니다.
특히, 형태상의 분석의 사용은 도파관 모드가 발견되면 섹션의 길이에 따른 Propagation이 동시에 일어나는 것을 의미합니다.

더욱이 유연한 디자인 패러다임은 Bend, Coupler, Periodic 구조등과 같은 복잡한 시스템들을 아주 쉽게 모델화합니다.
이 모듈은 또한 기울어진 접점과 면, 그리고 자유 공간 지역을 모델화 할 수 있습니다.(e,.g. for Waveguide-Gap-Fiber Simulations)

사용하기 쉽고 빠른 FIMMPROP는 MIMI Coupler, Mode Coupler, Codirectional Coupler와 같은 복잡한 구조들을 디자인하기 위한
이상적인 툴입니다. 알고리즘에 내재된 성질은 기울어진 면에 의해 종결되는 도파관과 같은
강한 내부 반사를 하는 디바이스를 쉽게 모델링 할 수 있습니다.
더욱이 FIMMPROP에 의한 Semi-Analytical Modal 방법들을 사용해서 훨씬 복잡한 구조들을 매우 정확하게 계산 할 수 있습니다.

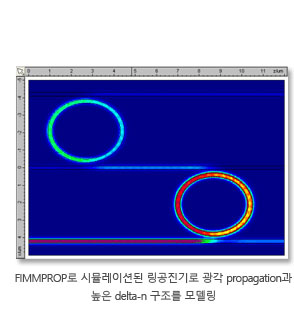

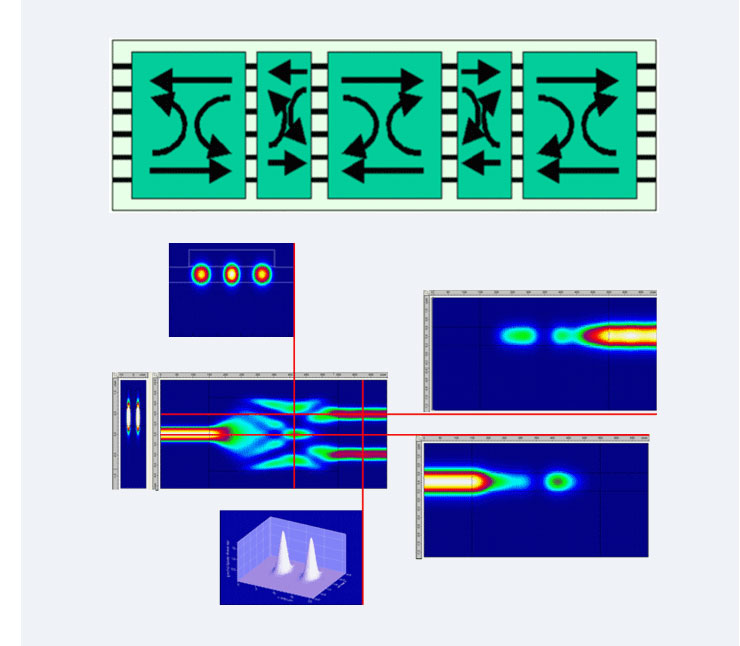

MIMI Coupler에서 필드 세기의 다른 각도에 따른 다른 섹션

특징

ㆍEME법(Eigen Mode Expansion Method)을 채용하여 고속 계산이 가능한 도파관이나 광소자의 해석 및 설계용
   시뮬레이션
ㆍ소프트웨어
ㆍSemi-analytical, 3D 풀 벡터 해석 가능
ㆍ양방향 알고리즘 모델들은 모든 내부 반사를 계산
ㆍ각종 소자에 대하여 BPM보다 훨씬 빠르고 더 정확한 해석 가능
ㆍ유연한 설계 패러다임 지원
ㆍMMI, 주기적인 구조, 테이퍼, 밴드 등의 신속한 설계 가능
ㆍ고 굴절률 설정과 계산 가능(예; 실리콘 도파관)
