Photon Design FIMMWAVE


FIMMWAVE



FIMMWAVE는 SOI, 폴리머와 에칭된GaAs/AlGaAs 도파관 및 싱글 내지
멀티코어 파이버를 포함하는 거의 모든 형상의 2D+z 도파관 구조에
대하여 포괄적이며 강력하고 완벽한 벡터모드 해석 도구 입니다.

FIMMWAVE는 광전자 분야에서 자주 접하는 일반적인 사각형 구조,
일반적인 방사상 굴절률을 가진 원형 광섬유, 또는 확산되는 도파관과
같은 더 일반적인 도파관에 대하여 최적화된 강력하고 효율적인
해석도구를 다양하게 포함하고 있습니다.

독창적인 작업의 대부분은 이러한 매우 신뢰도 높은 해석 도구를
만드는데 투입됩니다. FIMMWAVE 역시 신속한 프로토타이핑에
이상적인 이러한 방법들을 이용합니다.

FIMMWAVE는 굴절률의 심한 변동, 박막 등에서의 문제들을 해결하기 위한 Semi-Analytic 기술을 기반
으로 하는 기법들과 FEM 이나 FDM과 같은 수치해석 기법들을 조합하였습니다. 이는 FIMMWAVE
매우 다양한 도파관들을 정확하게 해석하는데 있어 충분한 융통성을 가지게 합니다

특징

ㆍ임의의 3D 도파관의 완벽한 벡터 해석
ㆍ사각형 형태, 파이버 내지 확산 가이드를 위한 최적화된 빠르고 강력한 해석 엔진
ㆍ메탈을 포함한 복잡한 굴절률의 도파관을 위한 복합 버전
ㆍ매우 얇은 박막, 약하게 결합된 구조와 가깝게 절단된 디바이스와 같은 어려운
   문제들도 아주 정확히 해석
ㆍ광범위한 재료 데이터베이스
ㆍ빠른 설계를 위한 파라미터 스캐너
ㆍ사각형, 원형 그리고 확산 도파관이나 기하학적인 형상의 세트를 설계하는
   설계자가 다양한 선택을 할 수 있는 친근한 인터페이스
ㆍ대각적이고 일반적인 이방성 텐서 지원
ㆍ벤드 모드 해석기
ㆍ고차 모드들을 위한 정확한 해석

옵션

ㆍFIMMPROP: EME(아이겐 모드 전개)을 기반으로 하는 3D 전파 툴
ㆍComplex Engine: 모든 모드 해석 툴의 복합된 버전을 포함하는 추가 모듈
ㆍFEM Solver: 유한요소법 해석 툴

ㆍGeneral Fiber Solver: 고성능 파이버 해석과 기타 원통형의 대칭적인 응용을 위한 벡터 도파관 모드 해석기
ㆍKallistos: 설계를 자동으로 최적화 하는 툴
ㆍStress Solver
 - 자동 메쉬 생성이 되는 2D-FEM 기반 알고리즘 / 스트레스에 기인한 복굴절 계수 지원, 스트레스에 기인한 도파관의
   굴절률 변동을 결정 / 출력은 사선의 유전체 텐서

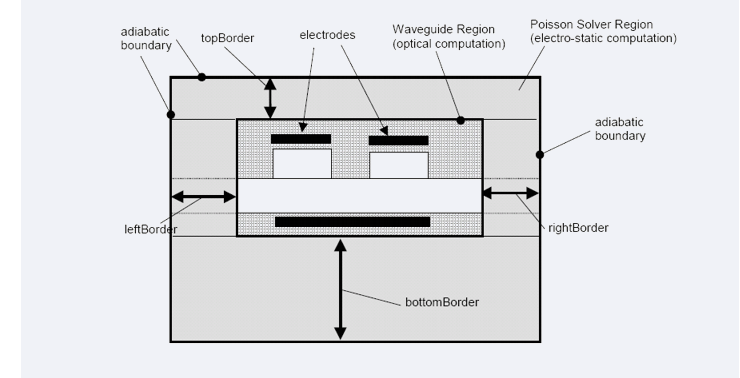

ㆍElectro-Optic Module: 전기-광학 효과 적용 모듈

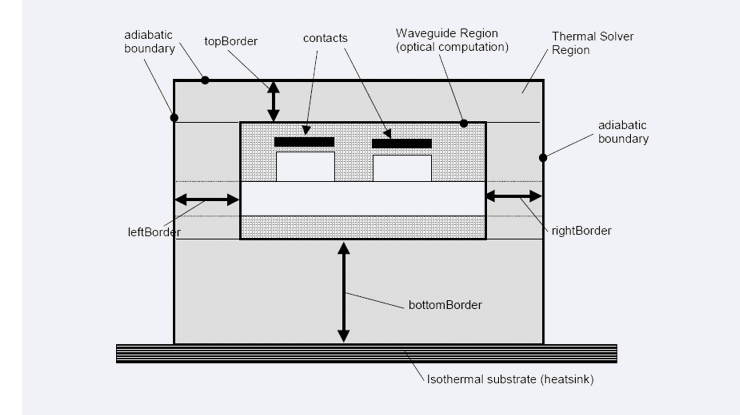

ㆍThermo-Optic module: 도파관의 발열 효과 적용 모듈
